-ホンダディーラーオプションナビ(ギャザズ)各コネクター位置図-

カーナビ本体裏の、各コネクターの位置を掲載させて頂いております。
確認したいナビの型番をタップ、又はクリック頂ければ画像が表示されます。

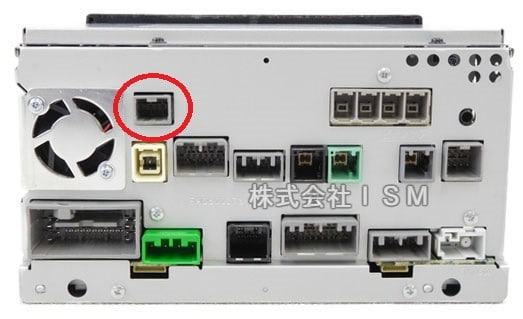

※画像内の赤丸部分は、
走行中にTVが見れる、ナビ操作が可能になるハーネス装着位置になります。

・VXU-225VZi
ヴェゼル専用
9インチ プレミアム インターナビ

・VXU-235FTi
フィット専用
9インチ プレミアム インターナビ

・VXM-237VFEi
8インチ プレミアム インターナビ

・VXM-237VFNi
9インチプレミアムインターナビ

・VXM-234VFi
スタンダード インターナビ

・VXM-235Ci
エントリーインターナビ

・VXU-227SWi
ステップワゴン専用
10インチ プレミアム インターナビ

・VXU-227DYi
オデッセイ専用
10インチ プレミアム インターナビ

・VXU-227NBi
N-BOX/N-WGN/N-ONE専用
8インチ プレミアム インターナビ

・VXU-225FTi
フィット専用
9インチ プレミアム インターナビ

・VXU-225VZi
ヴェゼル専用
9インチ プレミアム インターナビ

・VXM-227VFEi
シャトル/N-VAN専用
8インチ プレミアム インターナビ

・VXM-227VFNi
フリード/ステップワゴン専用
9インチ プレミアム インターナビ

・VXM-225VFEi
8インチ ベーシック インターナビ

・VXM-224VFi
スタンダード インターナビ

・VXM-225Ci
エントリーインターナビ

・VXU-215FTi
フィット専用
9インチ プレミアム インターナビ

・VXU-217DYi
オデッセイ専用
10インチ プレミアム インターナビ

・VXU-217NBi
N-BOX/N-WGN/N-ONE専用
8インチ プレミアム インターナビ

・VXU-217SWi
ステップワゴン専用
10インチ プレミアム インターナビ

・VXU-215VZi
ヴェゼル専用
9インチ プレミアム インターナビ

・VXM-217VFEi
8インチ プレミアム インターナビ

・VXM-217VFNi
9インチプレミアムインターナビ

・VXM-215VFEi
8インチ ベーシック インターナビ

・VXM-214VFi
スタンダード インターナビ

・VXM-215Ci
エントリーインターナビ

・VXU-207SWi
ステップワゴン専用
10インチ プレミアム インターナビ

・VXU-207NBi
N-BOX/N-WGN専用
8インチ プレミアム インターナビ

・VXU-205FTi
フィット専用
9インチ プレミアム インターナビ

・VXU-207SGi
インサイト専用
8インチプレミアムインターナビ

・VRU-205CVi
CR-V専用
7インチプレミアムインターナビ

・VXM-207VFNi
9インチプレミアムインターナビ

・VXM-207VFEi
8インチ プレミアム インターナビ

・VXM-205VFEi
8インチ ベーシック インターナビ

・VXM-204VFi
スタンダード インターナビ

・VXM-205Ci
7インチエントリーインターナビ

・WX-201C
ディスプレイオーディオ

・VXU-197SGi
インサイト専用

8インチプレミアムインターナビ

・VXM-197VFNi
9インチプレミアムインターナビ

・VXM-197VFEi
8インチプレミアムインターナビ

・VXM-195VFEi
8インチプレミアムインターナビ

・VXM-195VFi
7インチスタンダードインターナビ

・VXM-194VFi
7インチベーシックインターナビ

・VXM-194Ci
7インチエントリーインターナビ

・VXU-192SSi
S660専用
7インチプレミアムインターナビ

・VXU-197SWi
ステップワゴン専用
10インチプレミアムインターナビ

・VXU-195NBi
N-BOX専用
8インチ プレミアム インターナビ

・VRM-195VFEi
8インチプレミアムインターナビ

・VRM-195VFi
7インチスタンダードインターナビ

・VRU-195CVi
7インチプレミアムインターナビ

・VXU-187SWi
ステップワゴン専用
10インチプレミアムインターナビ

・VXM-187VFNi
9インチプレミアムインターナビ

・VXM-187VFEi
8インチプレミアムインターナビ

・VRM-185VFEi
8インチプレミアムインターナビ

・VRM-185VFi
スタンダードインターナビ

・VXM-185VFNi:2018年モデル
9インチ プレミアム インターナビ

・VXM-185VFEi:2018年モデル
8インチ プレミアム インターナビ

・VXU-185NBi:2018年モデル
N-BOX専用

8インチ プレミアム インターナビ

・VXM-185VFi:2018年モデル
スタンダード インターナビ

・VXM-184VFi
ベーシック インターナビ

・VXM-184Ci
エントリーインターナビ

・VRM-175VFEi
8インチプレミアムインターナビ

・VRM-175VFi
スタンダードインターナビ

・VXM-175VFNi:2017年モデル
9インチ プレミアム インターナビ

・VXM-175VFEi:2017年モデル
8インチ プレミアム インターナビ


・VXM-175VFi:2017年モデル

スタンダードインターナビ

・VXM-174VFi:2017年モデル
ベーシック インターナビ


・VXM-174VFXi:2017年モデル
エントリーインターナビプラス

・VXM-174CSi:2017年モデル
エントリー インターナビ

・WX-171C:2017年モデル
ディスプレイオーディオ

・WX-171CP:2017年モデル
ディスプレイオーディオ

・VRM-165VFEi:2016年モデル
8インチプレミアムインターナビ

・VRM-165VFi:2016年モデル
プレミアムインターナビ

・VXM-164CSi:2016年モデル
エントリーインターナビ

・VXM-164VFi:2016年モデル
ベーシックインターナビ

・VXM-165VFEi:2016年モデル
8インチプレミアムインターナビ

・VXM-165VFi:2016年モデル
スタンダードインターナビ

・VXM-165VFNi:2016年モデル
9インチプレミアムインターナビ

・VRM-155VFEi:2015年モデル
8インチプレミアムインターナビ
(サウンドマッピングシステム対応)

・VRM-155VFi:2015年モデル
プレミアムインターナビ
(サウンドマッピングシステム対応)

・WX-151CP:2015年モデル
ディスプレイオーディオ

・WX-151C:2015年モデル
ディスプレイオーディオ

・VXM-155VFNi:2015年モデル
プレミアムインターナビ
(9インチ 12セグ+ワンセグチューナー内蔵)

・VXM-155VFEi:2015年モデル
プレミアムインターナビ
(8インチ 12セグ+ワンセグチューナー内蔵)

・VXM-155VFi:2015年モデル
プレミアムインターナビ
(7インチ 12セグ+ワンセグチューナー内蔵)

・VXM-152VFi:2015年モデル
スタンダードインターナビ
(7インチ 12セグ+ワンセグチューナー内蔵)

・VXM-155C: 2015年モデル
エントリーナビ(7インチ TV機能無し)


・VXM-155VSi: 2015年モデル
ベーシックインターナビ
(7インチ ワンセグチューナー内蔵)

・VXM-142VFi:2013年モデル
スタンダードインターナビ

・VXM-145VFi:2013年モデル
プレミアムインターナビ

・VXM-145VFNi:2013年モデル
9インチプレミアムインターナビ

・VXM-145VFEi:2013年モデル
8インチプレミアムインターナビ

・VXM-145VSi :2013年モデル
ベーシックインターナビ

・VXM-145C: 2014年モデル
エントリーナビ(7インチ TV機能無し)

・VXM-135VFN:2012年モデル
エクストラサイズ地デジモデル

・VXM-135VFNi:2012年モデル
エクストラサイズ インターナビ地デジモデル

・WX-135CP :2012年モデル
デュアルサイズ ディスプレイコンポ

・VXH-128VF :2011年モデル
HDD 地デジモデル

・VXM-122VF:2011年モデル
メモリー地デジモデル

・VXM-122VFi:2011年モデル
メモリーインターナビ 地デジモデル

・VXM-128C:2011年モデル
デュアルサイズメモリーナビコンポ

・VXM-128VS:2011年モデル
ベーシックワンセグモデル

・VXM-128VSX:2011年モデル
メモリーワンセグモデル

・VXM-128VSXi:2011年モデル
メモリーインターナビ ワンセグモデル

・VXH-112VS:2010年モデル
HDDワンセグモデル

・VXM-118C:2010年モデル
デュアルサイズメモリーナビコンポ

・VXM-118VS:2010年モデル
ベーシックワンセグモデル

・VXH-108VF:2009年モデル
HDD地デジモデル

・VXH-108VFi:2009年モデル
HDDインターナビ地デジモデル

・VXM-105CF:2009年モデル
メモリー地デジモデル

・VXM-108CS:2009年モデル
メモリーワンセグモデル

・VXS-102VFi:2009年モデル
SSDインターナビ地デジモデル

・VXS-102VSi:2009年モデル
SSDインターナビワンセグモデル

・VXH-092CV:2008年モデル
デュアルサイズHDDナビコンポ

・VXH-093CVi:2008年モデル
デュアルサイズHDDナビコンポ

・VXH-098CV:2008年モデル
デュアルサイズHDDナビコンポ

・VXH-098CVU:2008年モデル
デュアルサイズHDDナビコンポ

・VXM-090:2008年モデル
デュアルサイズメモリーナビゲーション

・VXM-090CV:2008年モデル
デュアルサイズメモリーナビゲーション

・VXM-095C:2008年モデル
デュアルサイズメモリーナビゲーション

・VXS-092CVi:2008年モデル
デュアルサイズSSDナビコンポ

・VXD-085C:2007年モデル
デュアルサイズDVDナビコンポ

・VXD-085CV:2007年モデル
デュアルサイズDVDナビコンポ

・VXH-082C:2007年モデル
デュアルサイズHDDナビコンポ

・VXH-082MCV:2007年モデル
デュアルサイズHDDナビコンポ

・VXH-083CVi:2007年モデル
デュアルサイズHDDナビコンポ

・VXH-088CV:2007年モデル
デュアルサイズHDDナビコンポ

・VXH-089CV:2007年モデル
デュアルサイズHDDナビコンポ

・VXH-089CVDUO:2007年モデル
デュアルサイズHDDナビコンポ

・VXM-085C:2007年モデル
