新型フリード、新型フィット、グレイス等で走行中にテレビ、DVDが見れる方法(ホンダ編その8)

このナビの場合には、モニター背面に接続される

32ピンカプラー内の1つの配線をアースさせる事により、

走行中にテレビ、DVDを視聴する事が可能になります。

主な方法は以下のとおりです。



1:純正の配線を加工する方法

モニター裏側に接続された32ピン、灰色のカプラーを探して、

下記の配線図と同じように、配線をアースさせます。

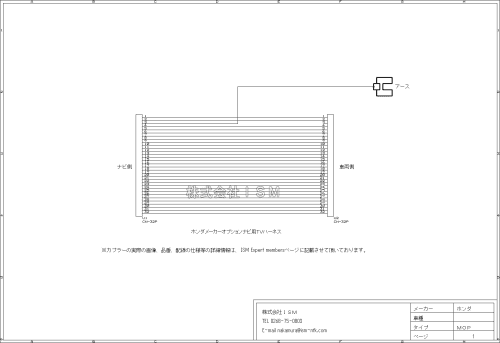

■配線図(クリックで拡大できます)

※配線図の配線位置番号は、カプラーを上から見て、右端を1番としています。
 配線位置の詳細は、下記動画解説にて確認頂ければ幸いです。



施工位置確認

・実際、どの様なカプラーなのかは、下記動画で確認して下さい。

・TVフリーライトバージョン(配線位置詳細)

(近日公開予定)

・TVフリーフルバージョン

(実際に動画で配線施工を行い、端子の抜き方等、施工方法をより詳しく解説します)
(フルバージョン動画UPの予定は現状ございませんが、ご希望あればご連絡頂ければ幸いです)

配線をカットされる場合には、必要ありませんが、

カプラーから端子を抜いて施工されたい方は(配線をカットしない方法)

下のページから、カプラーから端子を抜く方法を確認して下さい。

-走行中にTV、DVDが見れる-(トヨタDOP編)





2:カプラーオンハーネスを接続する方法

配線加工ではなく、

ナビの背面に、該当のアース以外のケーブルを中継する

ハーネス(TVハーネス)を接続する事でも、視聴制限の解除が可能です。

・購入される場合は下記から↓



適合ナビ

■上記動画や配線図の配線施工にて、
走行中にTVやDVDを視聴したり、ナビ操作を行う事ができる適合ナビ一覧↓
※下記のメーカーオプションのカーナビゲーションにて適合致します。

■ホンダ、メーカーオプションナビ(MOPナビ)

・グレイス
型式:GM4・GM5・GM6・GM9
年式:H29.7~
仕様:ホンダインターナビシステム(メモリーナビ)
施工位置:モニター裏側

・フィット
型式:GK3・GK4・GK5・GK6
年式:H29.7~
仕様:ホンダインターナビシステム(メモリーナビ)
施工位置:モニター裏側

・フィットハイブリッド
型式:GP5・GP6
年式:H29.7~
仕様:ホンダインターナビシステム(メモリーナビ)
施工位置:モニター裏側

・フリード
型式:GB5・GB6
年式:H28.9~
仕様:ホンダインターナビシステム(メモリーナビ)
施工位置:モニター裏側

・フリードハイブリッド
型式:GB7・GB8
年式:H28.9~
仕様:ホンダインターナビシステム(メモリーナビ)
施工位置:モニター裏側

・フリードプラス
型式:GB5・GB6
年式:H28.9~
仕様:ホンダインターナビシステム(メモリーナビ)
施工位置:モニター裏側

・フリードプラスハイブリッド
型式:GB7・GB8
年式:H28.9~
仕様:ホンダインターナビシステム(メモリーナビ)
施工位置:モニター裏側



より詳細な情報が必要な方へ

ISM Expert membersという会員制のサイトも運営しております。

会員制となっておりますので、より踏み込んだ、詳細な情報公開を

させて頂いておりますので、ご興味ある方は下記よりご確認頂ければ幸いです。

◆ISM Expert membersはコチラ◆



最後までご覧頂きまして、ありがとうございます。




2017年08月21日 | Posted in ホンダ | | No Comments »
